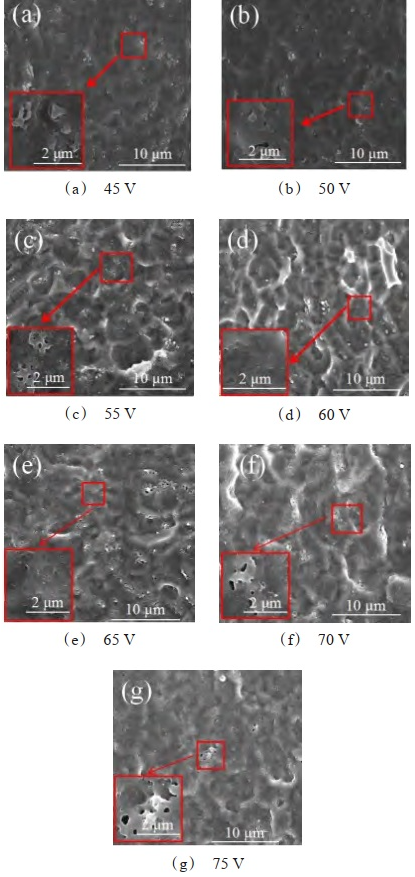

為了研究氧化電壓對(duì)鈦合金陽(yáng)極氧化膜顏色及性能的影響，采用硫酸-磷酸的復(fù)合電解液體系和單脈沖供電方式，在不同氧化電壓下制備了陽(yáng)極氧化膜。利用場(chǎng)發(fā)射掃描電鏡觀察氧化膜的微觀形貌變化，采用顯微硬度計(jì)、表面粗糙度儀、接觸角測(cè)量?jī)x分別測(cè)量膜層的硬度、粗糙度及接觸角，利用電化學(xué)工作站分析各膜層的耐蝕性能。結(jié)果表明：氧化膜的顏色在 45 V 時(shí)為黃色，50～60 V 時(shí)為紫色，70 V 時(shí)為淺藍(lán)色，75 V 時(shí)為綠色。當(dāng)氧化電壓為 65 V 時(shí)，氧化膜為藍(lán)色，氧化膜粗糙度為 0.939 μm，硬度為 361.6 HV0.2，接觸角為 89.2 °，自腐蝕電流密度為2.004×10-7 A·cm-2，耐蝕性較好
